| iLO Self-Test reports a problem with: Embedded Flash/SD-CARD | |||||||||||||||||||||||||||||
|
（修订版）HPE Integrated Lights-Out 4 (iLO 4) - 如何格式化用于存储 AHS 日志、OneView 配置文件和 Intelligent Provisioning 的 NAND 注意：本文档中的信息（包括产品和软件版本）截至发布日期为最新信息。本文如有更改，恕不另行通知。 发布日期： 2018-06-06 最后更新： 2021-04-21 描述
NAND 损坏可能需要格式化 NAND。用于格式化 NAND 的方法详述如下。 本公告中详细介绍了相关的症状和完整的修复步骤： 客户咨询 c04996097 - HPE Integrated Lights-Out 4 (iLO 4) - HPE Active Health System (AHS) 日志和 HPE OneView 配置文件可能不可用，导致 iLO 自检错误 8192、嵌入式媒体管理器和其他错误 在以下位置找到该文档：http : //h20566.www2.hpe.com/hpsc/doc/public/display?docId=emr_na-c04996097 范围任何带有 iLO 4 的 HPE ProLiant Gen8 系列或 HPE ProLiant Gen9 系列服务器。 解析度格式化 NAND 的先决条件
.XML 文件的内容需要类似于以下内容，将 iLO 管理员用户名和密码替换为第 2 行的 Administrator 和 Password： <RIBCL VERSION="2.0"> iLO 4 固件版本必须为 2.44 或更高版本。下载 HPE.com 上提供的最新版本，如下所示： 最新版本的 iLO 4 固件可用如下： NAND 格式方法 本文档介绍了可用于在 ProLiant Gen8 或 Gen9 服务器上格式化 NAND 的五种方法：
注意：确认 NAND 格式成功的步骤显示在本文档的末尾。 执行 NAND 格式之前的其他注意事项 大多数情况下，服务器在线时可以执行 NAND 格式。 例外：对于从嵌入式 SD 卡引导的 VMware ESXi 主机 - 强烈建议在 ESXi 操作系统关闭的情况下执行 NAND 格式。当更新 iLO 4 固件或为从嵌入式 SD 卡引导的 ESXi 主机重置 iLO 时，此建议也适用。 可能需要断开服务器交流电源（在 NAND 格式之前），以便 NAND 格式成功。对于 ML 或 DL 系列服务器，可以通过关闭服务器并断开电源线几秒钟来完成此操作。对于服务器刀片，可以通过登录 OA CLI 并键入“reset server#”来完成 E-fuse 重置，其中“#”是服务器刀片的托架编号。 在 iLO 4 固件版本 2.55 中添加了 AuxPwrCycle 功能，以便可以在服务器上远程执行相当于交流电源移除的操作。 请参阅位于以下 URL 的客户通知“HPE Integrated Lights Out (iLO) 4 - 允许辅助重启的 RESTful 命令在固件版本 2.55（及更高版本）中可用”： https://support.hpe.com/hpsc/doc/public/display?docId=emr_na-a00047494en_us 成功完成 NAND 格式后需要执行的步骤 如果在进行NAND格式化时服务器上电，则NAND格式化成功后需要重启服务器。此重新启动会在下一次服务器 POST 期间重新填充服务器上的 RIS 和 RESTful 数据，并安装 iLO 4 固件版本 2.53 或更高版本。如果安装了 iLO 4 固件版本 2.50 或更早版本，请在重新启动服务器以重新填充服务器上的 RIS 和 RESTful 数据之前连接到 iLO CLI（使用 putty）并使用以下命令“oemHP_clearRESTapistate”。 安装了 iLO 4 固件版本 2.53 或更高版本的服务器 POST： 注意：如果安装了 iLO 4 固件版本 2.50 或更早版本，请在重新启动服务器以重新填充服务器上的 RIS 和 RESTful 数据之前连接到 iLO CLI（使用 putty）并使用以下命令“oemHP_clearRESTapistate”。 重新安装 Intelligent Provisioning (IP) 以确保它正常工作并在 iLO 4 GUI“系统信息 - 固件信息”页面中报告为已安装。 如果使用 OneView：在服务器重新启动后（重新填充服务器上的 RIS 和 RESTful 数据），在 OneView 中执行服务器刷新；OneView 中的任何现有错误都需要在刷新后标记为已清除。 注意：下面的屏幕截图将 iLO 固件显示为 2.60 版；但是，这些仅用于示例目的。实际固件版本为 2.61。 NAND 格式方法 1：使用 iLO 4 GUI iLO 4 固件版本 2.61 为 Gen8/Gen9 服务器添加了以下新功能：

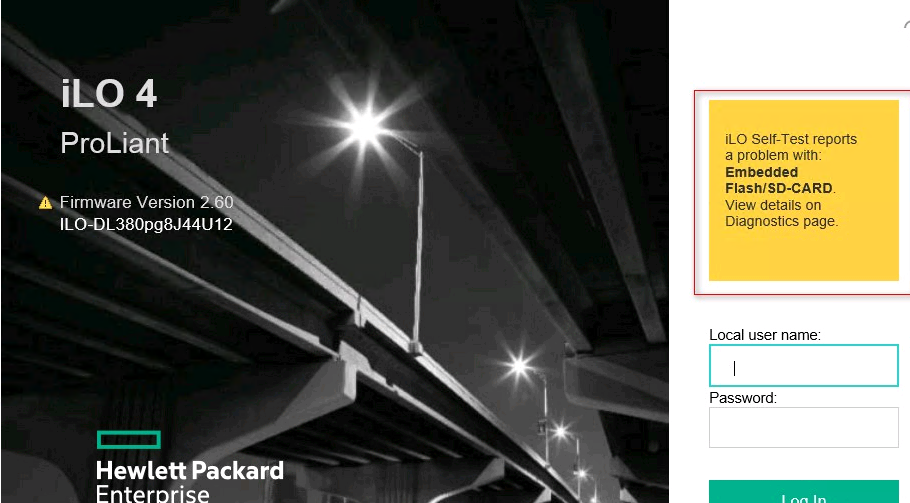

通过 iLO GUI 执行 NAND 格式的步骤 1. 如果 iLO 报告嵌入式闪存/SD-CARD 上的自检错误，iLO 4 GUI 登录将显示警告。
2. iLO 4 GUI 概览页面将显示“iLO Health”具有“降级”状态；单击“iLO Health”超链接可直接转至 iLO GUI 诊断页面
3. iLO 4 GUI 诊断页面将显示“嵌入式闪存/SD 卡”的“降级”状态；单击“iLO Health”超链接，“格式化嵌入式闪存并重置 iLO”按钮变为可见 （注意： “iLO Health”超链接仅在“iLO Health”处于“降级”状态时可见）。
然后等待ilo重启即可
NAND 格式方法 2：通过 Onboard Administrator（仅限服务器刀片） 1. 使用 putty 以管理员身份登录 OA CLI 2. 编辑以下条目以获得正确的服务器托架编号，然后将文本剪切并粘贴到 Putty 会话中并观察输出以确认输入已被 OA 接受。完整复制修改后的文本并粘贴到 OA CLI 中以启动 NAND 格式。 句法：
NAND 格式化方法三：Windows（远程格式化） 在本地服务器或远程 Windows 主机或客户端上下载并安装 HPQLOCFG。要下载该实用程序： https://support.hpe.com/hpesc/public/swd/detail?swItemId=MTX_5ee197c5bd7641359f45d876b1 将 Force_Format.XML 文件（在上面的先决条件部分中进行了描述）放置在该实用程序所在的文件夹中。默认位置是 C:\Program Files (x86)\Hewlett-Packard\HPLights-OutConfiguration Utility。 使用 HPQLOCFG 格式化 NAND。以下命令假定 .xml 文件名为 Force_Format.xml。命令中的粗体项目需要替换为 iLO IP 地址、用户名和密码，如屏幕截图所示。
2.要执行远程服务器 NAND 格式，请使用以下命令：C:\Program Files (x86)\Hewlett-Packard\HPLights-OutConfiguration Utility>HPQLOCFG.exe -s <IPofTargetiLO> -u <iLO-Username> -p <Password -For-iLO> -f Force_Format.xml
NAND 格式化方法四：Windows PowerShell（远程格式化）
如果命令被接受，将显示类似于以下的状态：
NAND格式方法五：Linux或VMware（本地格式） 在本地服务器或远程 Windows 主机或客户端上下载并安装 HPONCFG。要下载该实用程序：
./hponcfg -I Force_Format.xml 格式化成功完成后，将出现类似于以下内容的消息：“脚本成功为 IP:XXX.XXX.XXX.XXX。” 如何确定 NAND 格式是否成功（安装 iLO 4 固件版本 2.61 或更高版本时）： 启动 NAND 格式后，iLO 4 会自动重置并显示 iLO 4 GUI 登录页面（用户需要再次登录 iLO 4 GUI）。执行这些检查以确认 NAND 格式是否成功：
|
